钢套钢直埋蒸汽管道外滑动式和内滑动式保温结构

作者:保温钢管   来源:保温钢管   发布时间:2020-04-11  人气:289

     钢套钢蒸汽保温管是由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成一种是由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成,因此钢套钢蒸汽保温管又可以分为外滑动式和内滑动式保温结构。下面就介绍下两种结构的区别:

一、内滑动型钢套钢蒸汽保温管:

钢套钢保温管的保温结构由工作钢管、隔热石墨润滑层、硅酸钙保温隔热层、耐高温阻燃铝箔反射层、硅酸钙保温隔热层、耐高温阻燃铝箔反射层、硬质聚氨酯泡沫保温层、外护套钢管、外防管腐层组成。内滑动型钢套钢保温管为例说明,其管道结构机理:

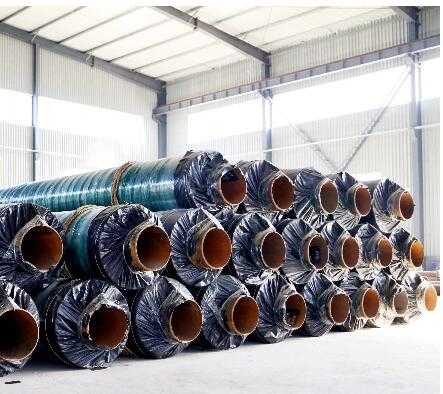

钢套钢蒸汽保温管

1.工作钢管:保证输送介质正常流动。

2.工作管防腐层:避免工作钢管被腐蚀物腐蚀,延长工作钢管使用寿命。

3.减阻层: 保证工作钢管热胀冷缩自由运动。

4.硅酸钙硬质保温层:耐高温,保证与有机保温层之间的界面温度,保证聚氨酯泡沫不被炭化。

5.反射层: 保证有机泡沫材料不会进入无机硬质耐高温保温层;反射耐高温保温层部分热量。

6.聚氨酯泡沫层: 保障介质温度,保障外套钢管表面保持常温。

7.外套钢管: 保工作管并能承受一定的外部荷载,保证工作管正常工作。

 8.外套钢管防腐层:保护外套钢管避免被腐蚀物腐蚀,延长钢管使用寿命。

二、外滑动型钢套钢蒸汽保温管:

外滑动型的钢套钢预制直埋保温管优势:造价低,能承受150-400℃的高温。但根据工程需要和保温需要,可以选择。 外滑动型钢套钢蒸汽管道,这种设计相对比较简单,从内到外由以下部分组成:工作刚管、超细玻璃棉保温层、铝箔反射层、滑动导向支架、空气层、外护钢管、外防腐层。玻璃棉保温隔热层紧紧缠裹工作钢管,外层为空气层,这样,工作管、超细玻璃棉保温层就成为一个固定的整体,可以在外护管中滑动作。

外滑动型蒸汽直埋保温管以外层钢管作为地沟是该产品的设计理念。外滑动式的滑动面在外护管的内表面,保温材料随工作钢管一起运动,该结构形式主要用于软质的保温材料中,其优点是保证热流不外泄,有效解决了由于径向膨胀而造成摩擦力增大的问题,由于内部有支撑环,不会造成保温材料偏心和压碎现象发生。

  以上就是小编为大家介绍的关于钢套钢直埋蒸汽管道外滑动式和内滑动式保温结构的全部内容,如果大家还对其他保温钢管相关的内容感兴趣,请持续关注沧州桐福管道有限公司相关保温管新闻资讯内容!
